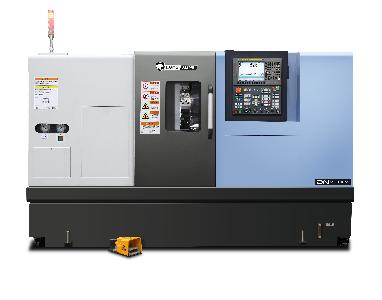

Lynx 235M II
特性
| ベルト駆動 | リニアモーションガイド | ボールねじ |
 |  |  |
| S1 | XZ | X |
機械バリエーション
| 2170 |
 |
| カテゴリー | 項目 | 仕様 |
| 容量 | ベッド上の振り[mm] | 510 |
| 往復台上の振り[mm] | 290 | |
| ワーク | 加工径[mm] | Ø250 |
| 加工長さ[mm] | 480 | |
| チャック | チャック寸法(S1)[in] | 8 |
| オプションチャック(S1)[in] | 10 | |
| 旋削スピンドル(S1) | バーワーキング径[mm] | 65 |
| 工具ポスト1(T1) | 刃物台の形式[ea] | 12 |
| 送り軸 | X軸移動量[mm] | 175 |
| Z軸移動量[mm] | 550 | |
| C軸移動量[deg] | 360 | |
| 早送り速度(X)[m/min] | 30 | |
| 早送り速度(Z)[m/min] | 36 | |
| 早送り速度(C)[r/min] | 200 | |
| テーブル | テーブルの最大積載質量[kg] | 120 |
| カテゴリー | CNCブランド | Fanuc |
| CNC 装置 | DOOSAN FANUC i Series | |
| 生産地 | 中国 |
旋削スピンドル(S1)
| スピンドル名 | 旋削主軸 1 最大回転数[r/min] | 4500 | 軸受内径（前面）[mm] | 110！100 | インターフェース(S1) | A2-6使用可能チャック | 旋削スピンドル1 貫通穴径[mm] | 76 | 出力[kW] | 15！18.5 | トルク[Nm] | 179.4 | 旋削スピンドル 1 トランスミッション | ベルト駆動 |

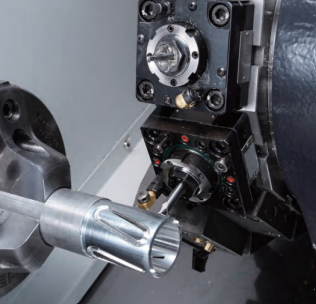

ツールポスト#1(T1)

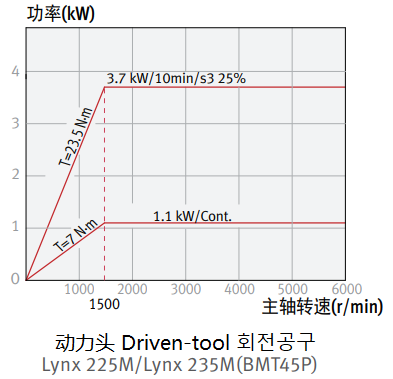

| 名称 | ツールホルダー | BMT45P | ツールシャンク | 20x20 | ボーリングバー | 32!25 | ツールポジション数 | 12 | インデックス時間 | 0.57 | 回転速度 | 6000 | モーター出力 | 3.7 | トルク | 23.5 |
摺動方式
| 軸 | X | Z | |
| 摺動方式 | リニアモーションガイド | リニアモーションガイド | |
| 数量 | 2 | 2 |
直線軸駆動
| 軸 | X | Z | |
| 軸駆動 | ボールねじ | ボールねじ | |
| 数量 | 1 | 1 |
サードパーティ製品
| 製品 | 説明 |
 回転工具主軸(MT) | BMT45P |
 OLP40(レニショー) | ワーク計測 |
フォトギャラリー
印刷ミスやデータエラーには責任を負いません。実際の製品の外観は異なる場合があります。
